قد يبدو إنهاء كابل التحكم بمثابة مهمة شاقة، ولكن صدقني، مع المعرفة الصحيحة - كيف، يصبح الأمر ممكنًا تمامًا. باعتباري موردًا لكابلات التحكم، رأيت بنفسي كيف يمكن لإنهاء الكابل بشكل صحيح أن يؤدي إلى فشل المشروع أو فشله. لذلك، دعونا نتعمق في تفاصيل كيفية إنهاء كابل التحكم.
فهم الأساسيات
قبل أن نبدأ عملية الإنهاء، من المهم معرفة ما هي كابلات التحكم وسبب أهمية الإنهاء المناسب. تُستخدم كابلات التحكم لنقل الإشارات الكهربائية للتحكم في المعدات المختلفة في البيئات الصناعية والتجارية والسكنية. فكر فيهم كالجهاز العصبي للآلة، الذي يحمل تعليمات حيوية للحفاظ على سير كل شيء بسلاسة.

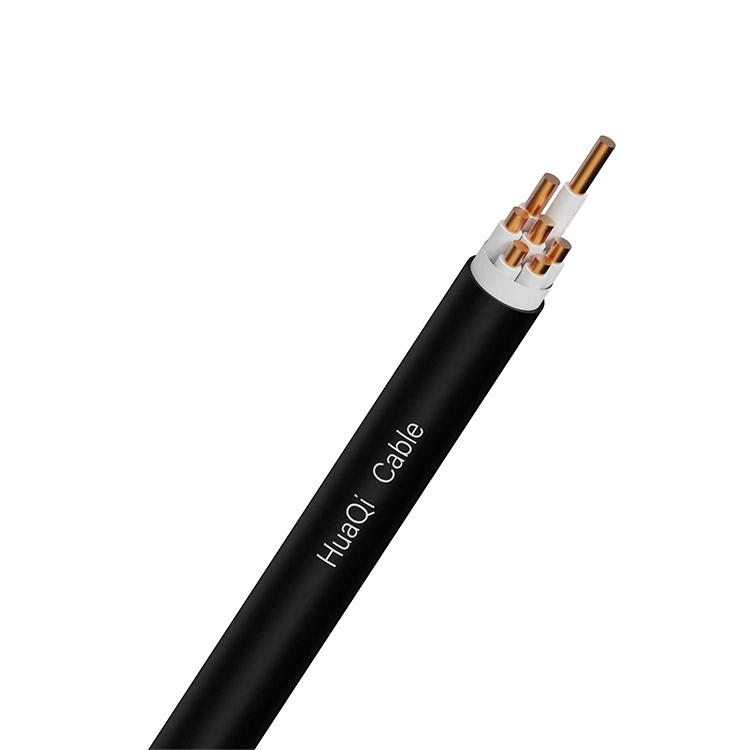

كمورد لكابلات التحكم، أقدم أنواعًا مختلفة من الكابلات، مثلكابل التحكم PUR,كابل التحكم المقاوم للهب PVC، وكابل التحكم المعزول PVC. كل نوع له خصائصه وتطبيقاته الفريدة، لذلك من المهم اختيار النوع المناسب لمشروعك.
الأدوات والمواد التي ستحتاج إليها
لإنهاء كابل التحكم، ستحتاج إلى بعض الأدوات والمواد الأساسية. وهنا المتهدمة سريعة:
- قواطع الكابلات:يتم استخدامها لقطع الكابل إلى الطول الصحيح. تأكد من أنها حادة لتجنب تآكل الأسلاك.
- أدوات تعرية الأسلاك:ستستخدمها لإزالة العزل الخارجي وكشف الموصلات الفردية.
- أداة العقص:هذه الأداة ضرورية لتوصيل الموصلات بالأسلاك. اختر أداة تجعيد عالية الجودة متوافقة مع الموصلات التي تستخدمها.
- الموصلات:هناك أنواع مختلفة من الموصلات المتاحة، مثل الموصلات الدبوسية، وموصلات المقبس، والكتل الطرفية. حدد تلك المناسبة لتطبيقك.
- أنابيب الانكماش الحراري:توفر أنابيب الانكماش الحراري العزل والحماية للأسلاك المنتهية. ينكمش عند تسخينه، مما يخلق إغلاقًا محكمًا.
- مسدس الحرارة:تستخدم لتقليص أنابيب الانكماش الحراري. تأكد من اتباع تعليمات الشركة المصنعة عند استخدام المسدس الحراري.
عملية الإنهاء خطوة بخطوة
الخطوة 1: تحضير الكابل
أولاً، قم بقياس كابل التحكم وقطعه إلى الطول المطلوب باستخدام قواطع الكابلات. ثم استخدم أدوات تعرية الأسلاك لإزالة حوالي 1-2 بوصة من العزل الخارجي من نهاية الكابل. يجب الحرص على عدم إتلاف الموصلات الفردية في الداخل.
الخطوة 2: تحديد الموصلات
تحتوي كابلات التحكم عادة على موصلات متعددة، لكل منها وظيفة محددة. من المهم التعرف عليهم بشكل صحيح. تحتوي بعض الكابلات على موصلات مرمزة بالألوان، مما يجعل هذه الخطوة أسهل كثيرًا. قم بتدوين أي موصل مخصص لأي غرض.
الخطوة 3: تجريد الموصلات الفردية
بمجرد الكشف عن الموصلات الفردية، استخدم أدوات تعرية الأسلاك لإزالة حوالي 0.2 إلى 0.5 بوصة من العزل من نهاية كل موصل. مرة أخرى، كن لطيفًا لتجنب قطع السلك نفسه.
الخطوة 4: إرفاق الموصلات
حان الوقت الآن لربط الموصلات بالموصلات. أدخل الطرف المقطوع لكل موصل في الموصل المناسب. ثم استخدم أداة العقص لتأمين الموصل بالسلك. تأكد من أن التجعيد محكم وآمن. يمكنك اختبار ذلك عن طريق سحب الموصل برفق لمعرفة ما إذا كان مفككًا أم لا.
الخطوة 5: تطبيق أنابيب الانكماش الحراري
حرك قطعة من أنابيب الانكماش الحراري فوق كل موصل منتهٍ. ضعه بحيث يغطي الاتصال بين السلك والموصل. ثم استخدم المسدس الحراري لتقليص الأنابيب. حرك المسدس الحراري بحركة دائرية حول الأنبوب لضمان التسخين المتساوي. راقب الأنبوب وتوقف عن استخدام الحرارة بمجرد انكماشه بإحكام حول الوصلة.
الخطوة 6: فحص الإنهاء
بعد الانتهاء من عملية الإنهاء، قم بإلقاء نظرة فاحصة على العمل. تحقق من عدم وجود أي اتصالات فضفاضة أو أسلاك متآكلة أو موصلات مكشوفة. إذا وجدت أي مشاكل، قم بإصلاحها على الفور. يمكن أن يؤدي الكابل ذو النهاية السيئة إلى مشاكل كهربائية، مثل دوائر قصيرة أو تداخل الإشارة.
الأخطاء الشائعة التي يجب تجنبها
- قطع الموصلات:كن حذرًا جدًا عند استخدام قواطع الكابلات ومزيلات الأسلاك. يمكن أن يؤدي قطع الموصلات إلى إضعاف الكابل والتسبب في حدوث مشكلات لاحقًا.
- استخدام الموصلات الخاطئة:تتطلب التطبيقات المختلفة أنواعًا مختلفة من الموصلات. يمكن أن يؤدي استخدام الأجهزة الخاطئة إلى ضعف الاتصال الكهربائي والأداء غير الموثوق.
- العقص غير كافية:يمكن أن يؤدي التجعيد السائب إلى اتصالات متقطعة أو حتى فشل كامل. تأكد من استخدام أداة العقص المناسبة واتبع تعليمات الشركة المصنعة.
- عدم العزل بشكل صحيح:قد يؤدي عدم استخدام أنابيب الانكماش الحراري أو عدم تقليصها بشكل صحيح إلى كشف التوصيلات وزيادة مخاطر المخاطر الكهربائية.
استكشاف الأخطاء وإصلاحها
إذا واجهت مشاكل مع كابل التحكم الذي تم إنهاؤه، فإليك بعض المشكلات الشائعة وحلولها.
تدخل الإشارة
إذا كنت تواجه تداخلًا في الإشارة، فقد يكون ذلك بسبب ضعف الاتصال. تحقق من جميع الموصلات وتأكد من أنها مجعدة بشكل صحيح. تأكد أيضًا من أن الكابل لا يعمل بالتوازي مع كابلات الجهد العالي، حيث قد يؤدي ذلك إلى حدوث تداخل.
دوائر قصيرة
يمكن أن يحدث ماس كهربائي بسبب الموصلات المكشوفة أو الكابل التالف. فحص نهايات أي أسلاك مكشوفة وإصلاحها إذا لزم الأمر. إذا كان الكابل تالفًا، فقد تحتاج إلى استبداله.
اتصالات فضفاضة
إذا كان الاتصال فضفاضًا، فقد يتسبب ذلك في حدوث مشكلات متقطعة. حاول إعادة تجعيد الموصل أو استبداله إذا لزم الأمر.
خاتمة
يعد إنهاء كابل التحكم مهارة يمكن إتقانها بالممارسة. باعتباري أحد موردي كابلات التحكم، فقد رأيت الفرق الذي يمكن أن يحدثه الإنهاء المناسب في أداء وموثوقية الأنظمة الكهربائية. باتباع الخطوات الموضحة في هذه المدونة، واستخدام الأدوات والمواد المناسبة، وتجنب الأخطاء الشائعة، يمكنك التأكد من أن إنهاء كابل التحكم الخاص بك آمن وفعال.
إذا كنت في السوق لشراء كابلات التحكم أو لديك أي أسئلة حول عملية الإنهاء، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في تلبية جميع احتياجاتك من كابلات التحكم ويمكننا إرشادك خلال عملية الشراء. سواء كنت بحاجةكابل التحكم PUR,كابل التحكم المقاوم للهب PVC، أوكابل التحكم المعزول PVC، لقد قمنا بتغطيتك. لنبدأ مناقشة حول متطلبات مشروعك ونجد أفضل الحلول معًا.
مراجع
- دليل التركيبات الكهربائية، شنايدر إلكتريك
- دليل تركيب الكابلات، شركة General Cable Technologies
